Projekt

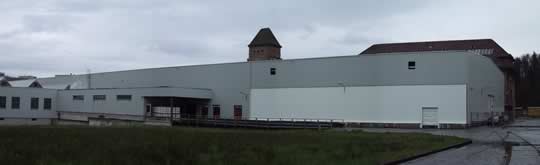

Eine grosse Lagerhalle wird ausgebaut und es werden zusätzlich
Nebenräumen (Büro, Werkstatt) geschaffen. Die Lagerhalle und
die Nebenräume sollen neu beheizt werden.
Auftrag an das Ingenieurbüro Dolder
Ingenieurarbeiten und Planung für die Beheizung der Lagerhalle inkl.
Regulierung und Steuerung. Anschluss des bestehenden Heizungsnetzes.
Lösung
Wärmeabgabe:
Für die Beheizung der Lagerhalle wurden Deckenstrahlplatten gewählt.
Mit Deckenstrahlplatten kann die Lufttemperatur bei gleicher Empfindungstemperatur
deutlich niedriger gehalten werden als mit einer Luftheizung.
Deckenstrahlplatte mit Leitungsanschluss. |
|

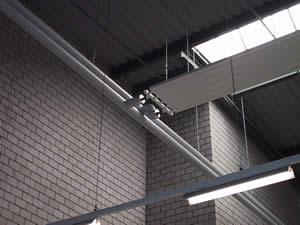

Deckenstrahlplatte an Decke befestigt. |
Für das Wohlbefinden des Menschen ist nicht die
Lufttemperatur, sondern der Mittelwert aus Umgebungs- und Raumlufttemperatur,
die Empfindungstemperatur, massgebend. Ein Beispiel: Scheint im Winter
in den Bergen die Sonne, kann man trotz tiefer Lufttemperatur im T-Shirt
draussen sitzen.
Die milde Wärmestrahlung der Deckenstrahlplatten wird erst beim Auftreffen
auf feste Materie - Menschen, Boden, Maschinen, Einrichtung usw. - in
Wärme-Energie umgesetzt. Diese Speicher geben dann ihrerseits Wärme
durch Strahlung und Konvektion ab und bewirken damit ein gleichmässig
vertikales Temperaturprofil.
Deckenstrahlplatten haben gegenüber Umluftheizgeräten
zusammengefasst folgende Vorteile:
- Möglichkeit der Zonenheizung
- angenehmes Temperaturempfinden, gleichmässige Raumtemperatur
(horizontal und vertikal)
- Minimale Luftbewegungen, kein Staubtransport, kein Durchzug
- Wartungsfrei, sehr geringe Betriebskosten (minimale Antriebsenergie)
- Kurze Anheiz- und Auskühlzeiten (schnelle Reaktion)
- Optimale Regelbarkeit
- Hohe Lebensdauer
- Keinerlei Geräusche
- In die Decke integrierbar - daher uneingeschränkte Nutzung von
Wand und Boden
Für die Beheizung der Werkstatt und Büroräume
wurden normale Heizkörper (Heizwände) gewählt.
Heizkörper in Werkstatt.
Wärmeverteilung und Regulierung:
Als Regelelemente für die einzelnen Gruppen wurden Strahlpumpen eingesetzt.
Strahlpumpen vereinen die Komponenten Umwälzpumpen und Regelventil
in einem Gerät.

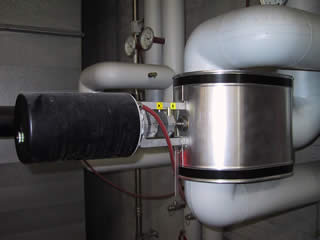

Strahlpumpe als Regelorgan.
Die Umwälzung des Kreislaufwassers erfolgt durch
das Injektionsprinzip. Die Regulierung erfolgt nahezu ähnlich wie
bei anderen Regeleinrichtungen mit Dreiweg- oder Durchgangsventil.

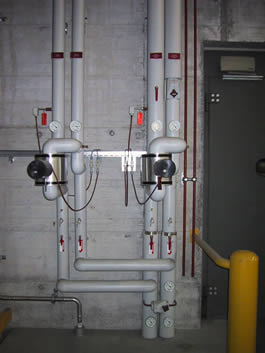

Strahlpumpen bei
Gruppenaufbauten. |
|

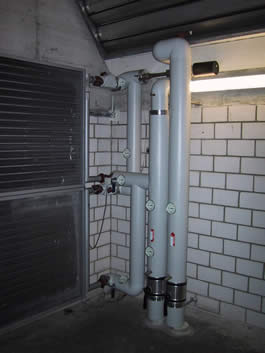

Strahlpumpen bei
Lufterhitzeranschluss in der Luftkammer. |
Strahlpumpen haben gegenüber konventionellen Regeleinrichtungen
zusammengefasst folgende Vorteile:
- Gesamthaft geringere Pumpenleistung
- Gesamthaft geringere Stromkosten
- Weniger Verdrahtungsaufwand (Umwälzpumpen bei den Gruppen oder
Lufterhitzern entfallen, nur Hauptpumpe)
- Weniger Schaltschrankaufwand (Umwälzpumpen entfallen)
- Geringerer Instandhalteaufwand (weniger Verschleissteile, längere
Lebensdauer)
Nutzen für den Kunden, Ergebnisse
- Raumtemperatur kann tiefer gewählt werden (Energieeinsparungen)
- Wärmeabgabesystem ohne Geräusche, Zugluft und Staubaufwirbelung
- Wärmeabgabesystem mit grosser Behaglichkeit
- Elemente mit geringeren Instandhaltekosten
- Elemente mit langer Lebensdauer
Weitere Projekte des Ingenieurbüro
Dolder siehe Referenzliste.
