Eliminierung von Luftschichtungen an einem Dampflufterhitzer |
|
||||||||||||
Zusammenfassung Bei der Klimaanlage Mopefin 1 wurden immer wieder Störungen gemeldet. Am Dampflufterhitzter wurden starke Schichtungen festgestellt. Die Schichtungen führten zu falschen Messwerten, zu Grenzwertverletzungen und zu Anlagenstörungen. Eine erste Überprüfung der Kondensatleitung ergab, dass der Kondensatabfluss gewährleistet ist und somit in diesem Anlagenteil alles in Ordnung ist. Als weitere Massnahmen wurden vorgeschlagen:
Für die Verminderung der Schichtungen gab es grundsätzlich mehrere Möglichkeiten. Gewählt wurde der Einbau von zwei Drallelementen. Als Erfolgskontrolle wurden Messungen durchgeführt. In diesem Papier sind der Einbau der Drallelemente sowie die Messungen und die Auswertungen der Messungen dokumentiert. In den Leerteil zwischen Vorwärmer und Luftwäscher wurden zwei neue Elemente eingebaut:

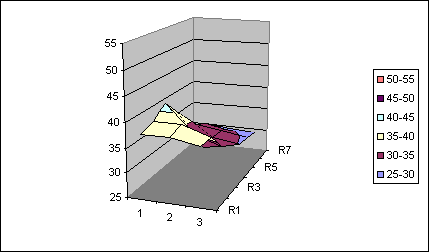

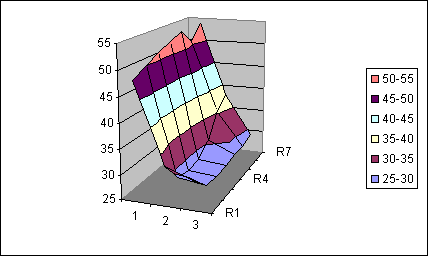

Damit die Temperaturschichtungen erfasst werden konnten, wurden Temperaturmessungen über den ganzen Querschnitt gemacht. Die Messsonden und deren Anordnung sowie einige repräsentative Messungen, deren Resultate und die Auswertungen sind in diesem Papier aufgelistet, dargestellt und dokumentiert Wie die Messungen gezeigt haben, konnten die Schichtungen verringert werden (siehe Bilder 1.1 und 1.2). Diese Verringerung führte zur Lösung der Probleme der Anlage. Die Schichtungen wurden jedoch nicht vollständig eliminiert.
Das Ziel, die Anzahl der Störungen zu verringern wurde jedoch erreicht, der Erfolg der Massnahme "Einbau Drallelement" konnte mit den Messungen nachgewiesen werden.
